Chaque année, 15% des accidents industriels en Europe sont directement liés aux opérations de maintenance, et la majorité de ces incidents auraient pu être évités grâce à l’application rigoureuse des procédures de lockout tagout. Cette statistique alarmante de l’EU-OSHA souligne l’importance de maîtriser les énergies dangereuses lors des interventions sur les équipements industriels.
Le système lockout tagout, communément appelé LOTO, représente bien plus qu’une simple procédure de sécurité : c’est un rempart essentiel contre les accidents graves, les amputations et les décès liés à la remise sous tension accidentelle d’équipements industriels.
Pour faire un comparatif avec les États-Unis, l’OSHA estime que les procédures LOTO correctement appliquées évitent jusqu’à 120 décès et 50 000 blessures par an.
Ce guide vous accompagnera dans la compréhension et la mise en œuvre efficace du lockout tagout, de la théorie à la pratique, en passant par les aspects réglementaires et les meilleures méthodes d’application sur le terrain.
Qu’est-ce que le Lockout-Tagout ?
Le lockout tagout désigne une procédure de sécurité systématique conçue pour garantir l’arrêt complet et sécurisé des équipements dangereux lors des travaux de maintenance ou de réparation. Cette méthode fondamentale vise à isoler et rendre inopérantes toutes les sources d’énergie avant toute intervention humaine.
Définition et terminologie
Le terme “lockout” correspond à l’utilisation de dispositifs mécaniques tels que des cadenas ou des bloque-disjoncteurs empêchant toute reconnexion involontaire d’une source d’énergie. Le “tagout” consiste en l’apposition visible d’une étiquette de signalisation, souvent personnalisée, interdisant toute remise sous tension et précisant l’identité de la personne intervenante.
L’objectif principal du système LOTO est de prévenir le démarrage intempestif ou la libération soudaine d’énergie qui pourrait provoquer des blessures graves chez les travailleurs. Cette protection s’applique à tous les types d’énergies présentes dans l’industrie moderne.
Types d’énergies dangereuses
Les sources d’énergie à maîtriser dans le cadre du lockout tagout comprennent plusieurs catégories critiques :
Énergie électrique : Les risques incluent les chocs électriques mortels, les brûlures graves et les incendies. L’électricité représente l’une des causes principales d’accidents lors de la maintenance d’équipements industriels.
Énergie hydraulique : Les systèmes hydrauliques sous pression peuvent provoquer des mouvements involontaires de vérins ou des projections de fluides à haute pression, causant des blessures par écrasement ou des traumatismes.
Énergie pneumatique : L’air comprimé peut causer un relâchement brutal de pression, des projections d’objets et des mouvements incontrôlés de machines.
Énergie mécanique : Les engrenages, ressorts sous tension et pièces en mouvement représentent des sources constantes de danger pour les personnes intervenant sur les équipements.
Énergie chimique : Les produits chimiques peuvent s’échapper de manière incontrôlée, provoquant des intoxications, des brûlures chimiques ou des réactions dangereuses.
Contexte réglementaire
L’apparition des premières normes lockout tagout remonte aux années 1980, avec leur formalisation par l’OSHA aux États-Unis en 1989 sous le règlement 29 CFR 1910.147. L’Europe a suivi cette démarche via la directive machines et la norme ISO 14118:2017, établissant des obligations similaires pour réduire les accidents lors de la maintenance.

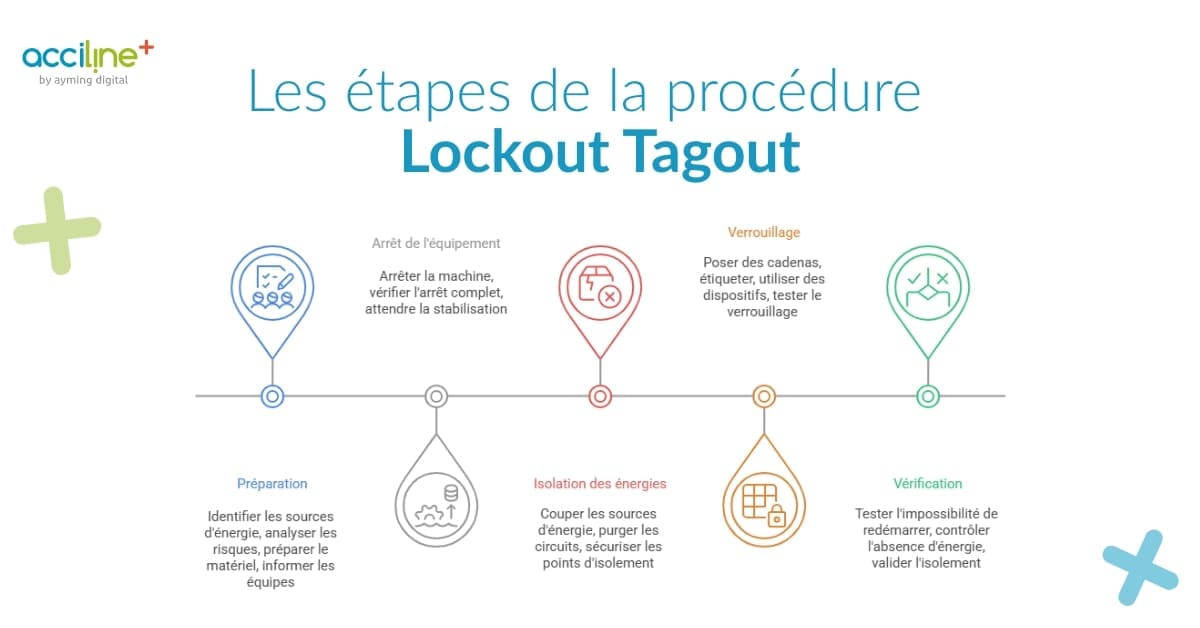

Les étapes de la procédure LOTO
Une procédure lockout tagout efficace repose sur le respect strict d’étapes chronologiques dont chaque phase garantit la sécurité des intervenants. Le processus implique une responsabilité partagée entre tous les membres de l’équipe de maintenance.
Étape 1 : Préparation et planification
La phase de préparation constitue le fondement de toute intervention sécurisée. Cette étape exige l’identification complète de l’équipement et de toutes ses sources d’énergie : schémas électriques, circuits hydrauliques, conduites pneumatiques, composants mécaniques sous tension.
L’analyse de risques spécifique à l’intervention prévue doit être menée en tenant compte de la nature des travaux : maintenance préventive, réparations d’urgence, nettoyage ou modification d’installation. Cette analyse détermine les mesures de sécurité appropriées et le matériel LOTO nécessaire.
La constitution de la liste du matériel requis comprend les cadenas dédiés avec identification nominative, les étiquettes personnalisées, les outils de vérification de tension et les dispositifs de blocage pour vannes ou systèmes sous pression. Chaque élément doit être vérifié avant l’intervention.
La communication et coordination avec toutes les équipes concernées s’avère essentielle pour éviter toute méconnaissance du statut de consignation. Une réunion préparatoire permet d’informer sur le périmètre d’intervention et d’effectuer le pointage des intervenants.
Étape 2 : Arrêt sécurisé de l’équipement
L’arrêt de l’équipement doit suivre scrupuleusement la procédure prévue par le constructeur, conformément aux consignes du manuel d’utilisation. Il est impératif d’attendre la fin complète de tout cycle automatique et de s’assurer que tous les composants mobiles ont cessé leurs mouvements.
Un contrôle visuel minutieux garantit l’immobilisation complète de la machine avant de procéder à l’isolation des énergies. Cette vérification inclut l’observation des indicateurs de fonctionnement, des voyants et des afficheurs de statut.
La stabilisation complète des systèmes peut nécessiter un délai d’attente, particulièrement pour les équipements à inertie importante ou les processus de refroidissement. Cette période d’attente fait partie intégrante de la procédure de sécurité.
Étape 3 : Isolation des sources d’énergie
L’isolation physique de toutes les alimentations énergétiques constitue l’étape primaire du lockout tagout. Les circuits d’alimentation électrique doivent être physiquement déconnectés par l’ouverture et le verrouillage des disjoncteurs et sectionneurs principaux.
Les énergies fluidiques nécessitent la fermeture hermétique des vannes d’alimentation en gaz, liquides ou air comprimé. Le système doit ensuite être purgé pour éliminer toute énergie résiduelle : dépression, décharge de condensateurs, décompression d’air ou vidange d’huile hydraulique.
Chaque point d’isolement doit être vérifiable et traçable, rendant impossible tout réarmement sans retrait préalable du dispositif de consignation. Cette exigence garantit le contrôle total de la sécurité par les intervenants.
Étape 4 : Application des dispositifs de verrouillage
L’application des dispositifs de verrouillage suit la règle fondamentale “un cadenas par personne”. Chaque intervenant place son propre cadenas sur chaque point d’isolation identifié, interdisant ainsi le partage de clés et assurant l’exclusivité du contrôle du risque.
Chaque cadenas doit être associé à une étiquette d’identification précisant le nom de l’intervenant, sa fonction, la date d’intervention et la nature des travaux en cours. Cette étiquetage personnalisé permet l’identification immédiate du responsable de la consignation.
Des dispositifs spécialisés existent pour les situations particulières : bloque-vannes pour les circuits fluidiques, dispositifs multi cadenas pour les interventions d’équipe, systèmes résistants aux environnements extrêmes (zones ATEX, températures élevées, milieux humides).
La pose des dispositifs doit être effectuée selon une séquence logique, en commençant par les sources d’énergie les plus dangereuses. Chaque verrouillage doit être testé pour vérifier son efficacité avant de passer à l’étape suivante.
Étape 5 : Vérification et contrôle (tryout)
La phase de vérification constitue l’étape critique qui valide l’efficacité de toute la procédure de consignation. Cette vérification comprend une simulation de tentative de redémarrage via les commandes normales de l’équipement pour confirmer l’impossibilité de mise en marche.
Le contrôle de l’absence d’énergie doit être effectué à l’aide d’instruments appropriés : vérificateurs de tension pour les circuits électriques, manomètres pour les pressions, indicateurs de température pour les systèmes thermiques. Ces mesures doivent être documentées.
La validation finale implique une inspection visuelle et instrumentale de tous les indicateurs : voyants éteints, afficheurs en position zéro, absence de vibrations ou de bruits résiduels. Cette vérification globale doit être complète avant d’autoriser l’accès à la zone de travail.
Cette étape de tryout permet de détecter les énergies dites “fantômes” ou résiduelles qui pourraient avoir été négligées lors de l’analyse initiale. Sa réalisation consciencieuse empêche la majorité des accidents liés à des sources d’énergie non identifiées.
Équipements et matériel LOTO
Le choix et la qualité des équipements de lockout tagout déterminent directement l’efficacité et la fiabilité de la procédure de consignation. Ces dispositifs spécialisés doivent répondre à des exigences techniques strictes pour garantir la sécurité des travailleurs.

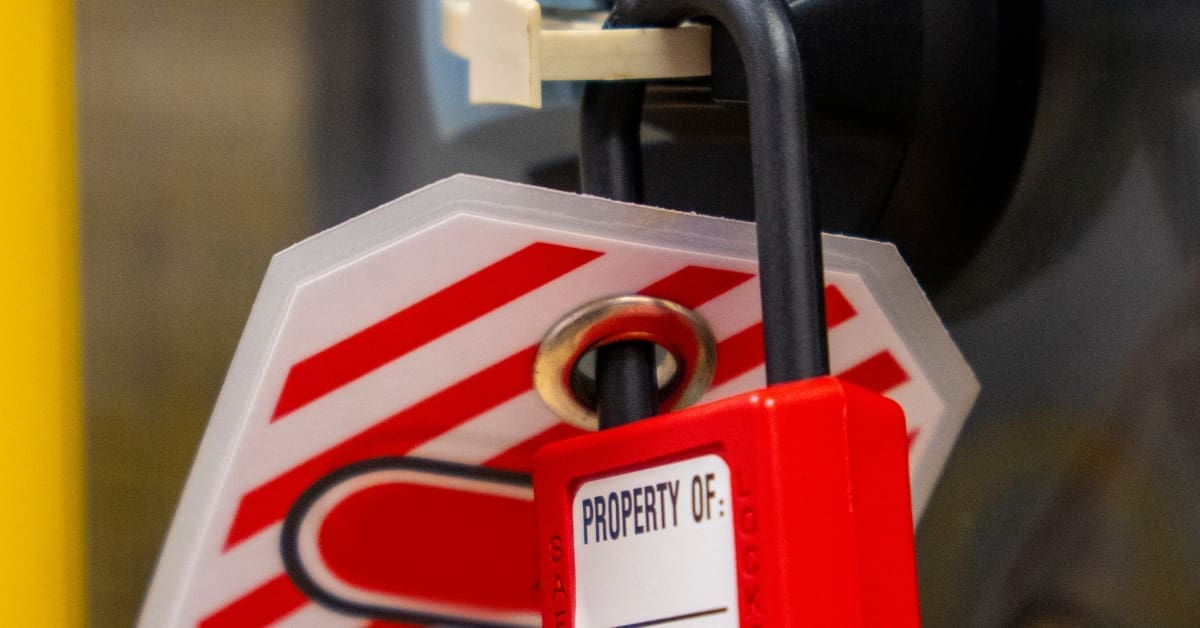

Cadenas de consignation spécialisés
Les cadenas de consignation se distinguent fondamentalement des cadenas de sécurité standards par leur conception spécifique aux environnements industriels. Fabriqués dans des matériaux non conducteurs comme le nylon renforcé ou l’aluminium anodisé, ils résistent aux températures extrêmes et aux produits chimiques agressifs.
Le design de ces cadenas interdit toute ouverture involontaire et empêche la substitution de clés. Chaque cadenas est associé de manière unique à une personne, avec un système de clés non reproductibles. Cette exclusivité garantit que seul l’intervenant ayant posé le cadenas peut le retirer.
Des modèles spécialisés sont développés pour des environnements particuliers : cadenas résistants à la corrosion pour l’industrie agroalimentaire, dispositifs lavables pour les salles blanches, systèmes anti-déflagrants pour les zones ATEX. Le choix du modèle dépend des conditions d’utilisation spécifiques.
Les critères de sélection incluent le diamètre et la longueur de l’anse selon le type de dispositif à verrouiller, la résistance aux contraintes mécaniques, et la durabilité du marquage d’identification même en cas d’exposition prolongée aux agents extérieurs.
Étiquettes d’identification et signalisation
Les étiquettes constituent un élément indissociable du système lockout tagout, fournissant les informations essentielles sur la consignation en cours. Elles doivent porter obligatoirement l’identité complète de l’intervenant, son service d’appartenance, la date de pose, le motif de l’intervention et les coordonnées de contact en cas d’urgence.
La conception des étiquettes doit garantir leur lisibilité dans toutes les conditions d’environnement industriel. Les matériaux résistants à l’eau, aux huiles et aux solvants sont privilégiés, avec des systèmes d’attache sécurisés empêchant leur retrait accidentel.
Certaines entreprises complètent l’identification textuelle par une photographie de l’intervenant pour éliminer toute ambiguïté sur l’identité du responsable de la consignation. Cette pratique s’avère particulièrement utile dans les installations où interviennent de nombreux sous-traitants.
La normalisation des étiquettes au sein d’une organisation facilite leur reconnaissance et leur compréhension par tous les employés. Un code couleur peut être associé aux différents types d’intervention ou aux services intervenants.
Dispositifs complémentaires et accessoires
Les dispositifs multicadenas permettent de réunir plusieurs cadenas individuels sur un même point d’isolation. Ces systèmes, appelés “hasps” métalliques ou bloque-multiprises, s’avèrent indispensables lors d’interventions d’équipe où plusieurs personnes doivent poser simultanément leur cadenas.

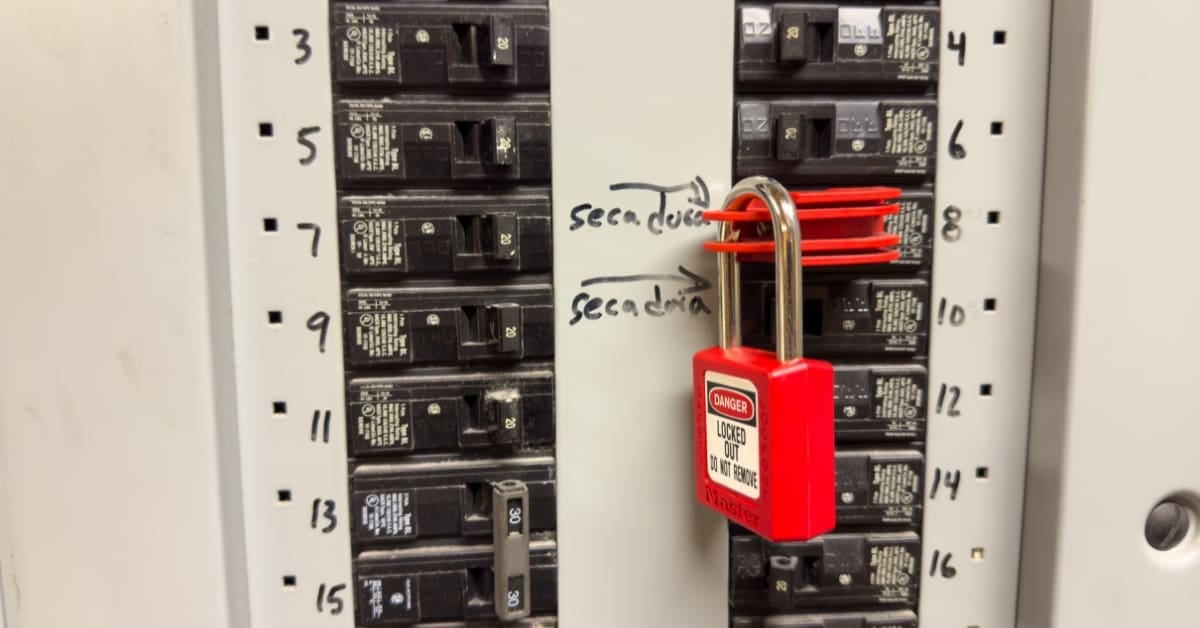

Les bloque-vannes et bloque-disjoncteurs sont conçus spécifiquement pour s’adapter aux différents types d’organes de coupure. Leur forme et leurs dimensions sont optimisées pour chaque application : vannes à volant, vannes papillon, disjoncteurs modulaires, sectionneurs haute tension.
Des accessoires spécialisés complètent la gamme : caches pour fusibles, dispositifs de condamnation pour prises électriques, systèmes de blocage pour vannes enterrées. Chaque accessoire répond à une problématique spécifique d’isolation d’énergie.
Stations de consignation
L’organisation centralisée du matériel LOTO au travers de stations dédiées favorise une mise en œuvre systématique et visible de la culture de sécurité. Ces stations peuvent prendre différentes formes selon la configuration des installations : panneaux muraux, armoires sécurisées, chariots mobiles.
Une station de consignation type contient l’ensemble des cadenas et étiquettes nominatifs, les dispositifs de blocage adaptés aux équipements de la zone, les procédures affichées et les listes de contrôle. L’inventaire doit être régulièrement vérifié et complété.
Le positionnement stratégique des stations détermine leur efficacité d’utilisation. Elles doivent être installées à l’entrée des zones à risque ou à proximité immédiate des équipements complexes nécessitant des consignations fréquentes. L’accessibilité et la visibilité sont prioritaires pour éviter les oublis.
La maintenance des stations inclut le remplacement des consommables, la vérification du bon état des cadenas et dispositifs, et la mise à jour des procédures affichées. Cette gestion rigoureuse garantit la disponibilité permanente du matériel nécessaire.
Remise en service sécurisée
La procédure de déconsignation revêt une importance égale à celle de la consignation initiale. Cette phase de remise en service nécessite autant de rigueur et d’attention que l’arrêt, car les erreurs de déconsignation constituent une source fréquente d’accidents industriels.
Vérification de fin de travaux
La confirmation de l’achèvement complet des travaux constitue le préalable indispensable à toute déconsignation. Cette vérification implique le contrôle de la remise en configuration initiale de la machine : réassemblage correct de tous les composants, retrait complet des outils d’intervention, absence d’objets étrangers dans les mécanismes.
L’inspection finale doit couvrir l’ensemble de la zone d’intervention pour s’assurer qu’aucun élément n’a été oublié. Les carters de protection, capots de sécurité et dispositifs de protection doivent être remontés et correctement fixés avant la déconsignation.
La validation de cette étape nécessite souvent l’intervention d’une personne différente de celle qui a effectué les travaux, apportant un regard neuf sur l’état de l’équipement. Cette double vérification réduit significativement les risques d’oubli.
Procédure de retrait des dispositifs
Le retrait des cadenas et étiquettes doit être effectué exclusivement par les mêmes personnes qui les ont posés. Cette règle absolue garantit que chaque intervenant a personnellement vérifié la fin de ses travaux et l’état sécuritaire de son périmètre d’intervention.
La séquence de retrait suit généralement l’ordre inverse de la pose, en commençant par les dispositifs les moins critiques. Chaque retrait doit être accompagné d’une vérification locale de l’état de l’organe de coupure et de sa remise en position de service.
Un contrôle final vérifie que tous les cadenas et étiquettes ont été retirés et qu’aucun dispositif de blocage n’a été oublié. Cette vérification globale prévient les dysfonctionnements liés à des organes de coupure maintenus en position fermée.
Évacuation et test de redémarrage
Avant toute remise sous énergie, il est impératif de contrôler que toute l’équipe d’intervention a quitté la zone dangereuse. Un appel nominal peut être effectué pour s’assurer de la présence de tous les intervenants en zone sûre.
Le test fonctionnel de redémarrage doit être progressif et réalisé sous surveillance constante. La remise sous tension s’effectue étape par étape : alimentation électrique, puis énergies auxiliaires, enfin démarrage des systèmes de production. Chaque étape fait l’objet d’une validation avant de passer à la suivante.
La première mise en cycle de l’équipement après maintenance nécessite une attention particulière. Les paramètres de fonctionnement doivent être surveillés et comparés aux valeurs de référence pour détecter d’éventuelles anomalies liées à l’intervention.
Réglementation et conformité
Le cadre réglementaire du lockout tagout s’appuie sur des normes internationales et des législations nationales qui définissent les obligations des employeurs et des travailleurs en matière de consignation d’équipements.
Normes internationales de référence
La norme ISO 14118:2017 “Sécurité des machines – Prévention de la remise en marche inattendue” constitue la référence internationale en matière de lockout tagout. Elle impose l’isolement physique des énergies, la traçabilité des dispositifs de verrouillage et la gestion documentaire de chaque intervention.
Aux États-Unis, la norme ANSI/ASSE Z244.1:2016 et la réglementation OSHA 29 CFR 1910.147 détaillent précisément les responsabilités des employeurs et des salariés. Ces textes couvrent la formation obligatoire, la gestion des situations particulières impliquant des sous-traitants ou des équipes multiples.
L’obligation de tenir un registre des incidents et des contrôles réguliers figure dans la plupart des réglementations nationales. Cette documentation permet de démontrer la conformité réglementaire et d’analyser l’efficacité des mesures mises en place.
Obligations légales en Europe
En Europe, la directive machines et les codes du travail nationaux rendent la consignation obligatoire dès lors qu’il existe un risque d’énergie dangereuse lors d’interventions de maintenance. Les exigences couvrent tous les secteurs d’activité industrielle.
Les infractions graves aux règles de consignation exposent les entreprises à des sanctions pénales et financières importantes. La responsabilité de l’employeur demeure engagée même en cas de manquement de l’opérateur à ses obligations, soulignant l’importance d’une organisation rigoureuse.
La mise en œuvre effective des procédures LOTO nécessite une approche systémique intégrant la formation, l’équipement, les procédures et le contrôle. Cette approche globale constitue la meilleure défense juridique en cas d’accident.
Responsabilités et traçabilité
La documentation des procédures de consignation constitue une exigence réglementaire majeure. Chaque intervention doit faire l’objet d’un enregistrement détaillé : identification de l’équipement, nature des travaux, intervenants, durée de la consignation, incidents éventuels.
Les responsabilités sont clairement réparties entre l’employeur, qui doit fournir les moyens et la formation, et les employés, qui doivent appliquer scrupuleusement les procédures. Cette répartition implique une définition précise des rôles et des compétences.
Les audits de conformité, internes ou externes, permettent de vérifier la bonne application des procédures et d’identifier les axes d’amélioration. Ces contrôles réguliers démontrent l’engagement de l’entreprise en matière de sécurité.
Formation et sensibilisation
La formation au lockout tagout constitue un pilier fondamental de la prévention des accidents de maintenance. Cette formation doit toucher tous les collaborateurs susceptibles d’intervenir sur les équipements ou d’être présents dans les zones concernées.
Programme de formation obligatoire
Le programme de formation couvre les principes fondamentaux du LOTO et la typologie complète des énergies dangereuses présentes dans l’installation. Les participants apprennent à reconnaître les situations exigeant une consignation et à identifier toutes les sources d’énergie d’un équipement.
L’utilisation correcte des dispositifs de consignation fait l’objet d’exercices pratiques sur les équipements réels. Cette formation pratique inclut la pose et le retrait des cadenas, l’étiquetage approprié et la gestion documentaire des interventions.
La gestion des situations particulières constitue un module avancé : interventions d’équipe, présence de sous-traitants, équipements partagés entre plusieurs services. Ces situations complexes nécessitent des procédures adaptées et une coordination renforcée.
Évaluation et certification
L’évaluation des acquis s’effectue par des tests théoriques et des mises en situation pratiques. La certification obtenue atteste de la capacité de l’intervenant à appliquer correctement les procédures LOTO dans son domaine d’activité.
Le recyclage périodique des connaissances et compétences est obligatoire, généralement sur un cycle de trois ans. Ces formations de rappel intègrent les retours d’expérience, l’évolution de la réglementation et les nouvelles technologies.
L’analyse de cas d’accidents réels constitue un outil pédagogique particulièrement efficace. Ces études de cas permettent de comprendre les mécanismes d’accidents et l’importance de chaque étape de la procédure.
Développement de la culture sécurité
Le développement d’une culture LOTO passe par la sensibilisation de l’encadrement et la reconnaissance des comportements exemplaires. Les managers doivent montrer l’exemple en appliquant systématiquement les procédures et en valorisant les bonnes pratiques.
L’organisation d’exercices réguliers et de retours d’expérience collectifs renforce l’appropriation des procédures par les équipes. Ces moments d’échange permettent de partager les difficultés rencontrées et d’améliorer continuellement les méthodes.
La mesure de l’efficacité de la formation s’effectue par le suivi des indicateurs de sécurité : nombre d’incidents, respect des procédures, remontées d’améliorations. Les entreprises les plus matures observent une baisse de 60% des accidents sur trois ans après déploiement d’un programme complet.
Cas particuliers et méthodes alternatives
Certaines configurations industrielles rendent l’application standard du lockout tagout impossible ou disproportionnée. Ces situations particulières nécessitent le développement de méthodes alternatives offrant un niveau de protection équivalent.
Équipements non consignables
Les machines anciennes ou les armoires électriques scellées ne permettent pas toujours la pose de cadenas physiques. Dans ces cas, des systèmes de sécurité intégrés conformes à la norme EN ISO 13849 peuvent constituer une alternative acceptable.
Les relais de sécurité, dispositifs d’interverrouillage et scrutateurs de zone offrent une protection automatisée contre les démarrages intempestifs. Ces systèmes électroniques doivent répondre à des exigences de fiabilité et de redondance strictes.
L’autorisation d’utiliser ces méthodes alternatives nécessite une analyse de risques approfondie démontrant l’équivalence du niveau de protection. Cette analyse doit être validée par un responsable HSE et faire l’objet d’une documentation circonstanciée.
Processus continus critiques
Certains processus industriels ne tolèrent pas l’arrêt complet en raison de contraintes de production ou de sécurité. Les unités de production d’énergie, les installations chimiques continues ou les systèmes de sécurité critiques entrent dans cette catégorie.
Pour ces installations, des boucles de sécurité logicielles ou des automates programmables à double canal peuvent assurer la protection des intervenants. La validation par redondance et les systèmes de surveillance continue garantissent l’efficacité de ces solutions.
La mise en œuvre de ces alternatives exige une traçabilité renforcée et une autorisation formelle délivrée après validation de l’analyse de risques. Le niveau d’expertise requis est supérieur à celui des consignations standard.
Innovations technologiques
L’évolution technologique apporte de nouvelles solutions pour améliorer l’efficacité du lockout tagout. Les dispositifs connectés permettent la supervision en temps réel des consignations actives et la traçabilité automatisée des opérations.
Les systèmes RFID intégrés aux cadenas offrent une identification automatique et une gestion centralisée des stocks de matériel. Cette technologie facilite le suivi des équipements et l’optimisation de leur utilisation.
Les applications mobiles dédiées au LOTO permettent la dématérialisation des procédures et l’aide à la décision en temps réel. Ces outils numériques améliorent la productivité tout en renforçant la sécurité des interventions.
Bénéfices économiques et organisationnels
L’investissement dans un programme lockout tagout complet génère des bénéfices économiques substantiels qui dépassent largement les coûts de mise en œuvre. Cette approche préventive constitue un facteur de compétitivité pour les entreprises industrielles.
Réduction des coûts d’accidents du travail
Les consultants HSE estiment que chaque euro investi dans le LOTO économise plusieurs dizaines d’euros en coûts directs et indirects d’accidents.
Cette rentabilité inclut les économies sur les primes d’assurance, les coûts médicaux et les indemnisations.
La réduction des temps d’arrêt non planifiés liés aux accidents améliore significativement la productivité des installations. Les équipements bien entretenus grâce à une maintenance sécurisée présentent une disponibilité supérieure et une durée de vie prolongée.
L’amélioration de la réputation de l’entreprise en matière de sécurité facilite le recrutement et la fidélisation des talents. Les partenaires commerciaux et les clients valorisent de plus en plus les entreprises démontrant leur engagement sécuritaire.
Optimisation des processus de maintenance
La formalisation des procédures de consignation structure l’organisation de la maintenance et améliore la planification des interventions. Cette standardisation réduit les durées d’intervention et optimise l’utilisation des ressources humaines.
La traçabilité des opérations facilite l’analyse des performances et l’identification des axes d’amélioration. Les données collectées alimentent une démarche d’amélioration continue des processus de maintenance.
La formation systématique des équipes développe les compétences techniques et renforce la polyvalence des collaborateurs. Cette montée en compétences contribue à l’amélioration globale de la performance industrielle.
Le lockout tagout représente bien plus qu’une obligation réglementaire : il constitue un investissement stratégique dans la sécurité, la productivité et la pérennité de l’entreprise. Sa mise en œuvre rigoureuse protège la vie des travailleurs tout en créant de la valeur économique durable.
L’efficacité du système repose sur l’engagement de tous les niveaux hiérarchiques, de la direction aux opérateurs, dans une démarche cohérente et soutenue. Cette mobilisation collective transforme la contrainte sécuritaire en avantage concurrentiel.
Les entreprises qui excellent dans l’application du lockout tagout développent une culture de sécurité qui rayonne sur l’ensemble de leurs activités, créant un environnement de travail valorisant pour leurs employés et une image positive auprès de leurs parties prenantes.
